HAWA Concepta III 第三代回旋推拉门系统

产品对比与设计安装指南

---

一、产品概述

HAWA Concepta III 是一款创新的回旋推拉门五金系统，专为木质门板设计，实现门板90°旋转并侧滑隐藏入柜体或墙体的口袋空间。凭借专利结构和人体工学设计，系统提供无拉手操控、齐平隐藏式外观，适应开放生活空间的无缝切换需求，寿命长达40,000次开合（约25年），符合DIN EN 15706标准。

二、型号对比

参数	25系列	35系列
适用门重	6-25kg（Pull/Push）	10-35kg（Pull/Push）
门高范围	1200-2200mm	1900-2700mm
门宽/厚	440-750mm / 18-26mm	440-750mm / 18-26mm
操作方式	Push（推弹无拉手） Pull（推拉带拉手）	Push（推弹无拉手） Pull（推拉带拉手）
口袋空间需求	95mm（宽度）	95mm（宽度）
定位	半高柜、常规柜体	一门到顶高柜、重型门板

三、核心优势

设计美学

• 极简隐形：门缝均匀对齐，支持无拉手设计（Push款），关闭后与柜体齐平。

• 灵活配置：支持两门至四门联动，可搭配折叠门系统实现无中竖板三门方案。

操作体验

• 单指轻触：专利绞链阻尼技术提供丝滑推拉感，静音自闭弹簧确保关闭严密度。

• 超强承重：35系列适配门重35kg，满足一门到顶设计需求。

高效安装

• 预组装配件：核心部件（导轨、绞链、限位器）90%预装，减少现场调整时间。

• 智能调节点：通过可见的调节孔快速对齐门板水平与垂直度。

四、设计指南

空间规划

• 口袋尺寸：单门需预留95mm宽墙体/柜体空间，多门并列时按门数叠加（如双门需190mm）。

• 门板延伸：落地门设计需预留底部导向轮槽（暗藏式）或外露导轨（工业风应用）。

**选型建议

• 小空间优选25系列：适合厨房吊柜、书柜等轻型场景。

• 高门板必选35系列：一门到顶衣柜、步入式衣帽间首选。

搭配工具

• 在线配置器：访问 www.hawa.com/configurator 输入柜体尺寸，自动生成配件清单与深化图纸。

五、安装步骤

基础准备

• 核对门板尺寸（需预开绞链孔），柜体预留导轨槽与口袋空间。

• 检查配件包：含导轨组件（左/右）、隐藏式铰链、阻尼系统、定位螺丝等。

关键流程

• 导轨固定：顶部与底部导轨按左右标记安装，确保水平误差≤1mm。

• 门板悬挂：通过预装铰链将门板挂钩嵌入导轨，微调Z轴（深度）对齐柜面。

• 阻尼调节：使用附赠六角扳手调节末端限位器，控制门板弹出力度与闭合速度。

调试验证

• 多次开合测试顺滑度，检查门缝均匀性（缝隙标准：2-3mm）。

• 重型门板需加装门板拉直器（选配），防止长期使用变形。

六、注意事项

• 门板材质：仅限木质或复合木质门板（厚度18-26mm），玻璃/金属门需定制配件。

• 承重限制：门板重量需按宽高比例查表验证（参考文档柜门重量对照表）。

• 特殊场景：无底板柜体需额外加固导向轮支架，防止下沉偏移。

七、选配件推荐

配件	功能	适用型号
门板拉直器（056.3192系列）	防止高门板变形	25/35系列通用
Halemeier自动断电装置	电动门安全锁定（需搭配按钮）	25/35系列
110mm口袋连接器（31006）	双门以上柜体侧板加固	组合柜体必选

八、服务支持

• 技术咨询：+41 44 787 17 17 / info@hawa.com

• 视频指南：官网提供安装、调试全流程视频教程。

• 质保政策：系统终身免维护，五金件质保10年。

---

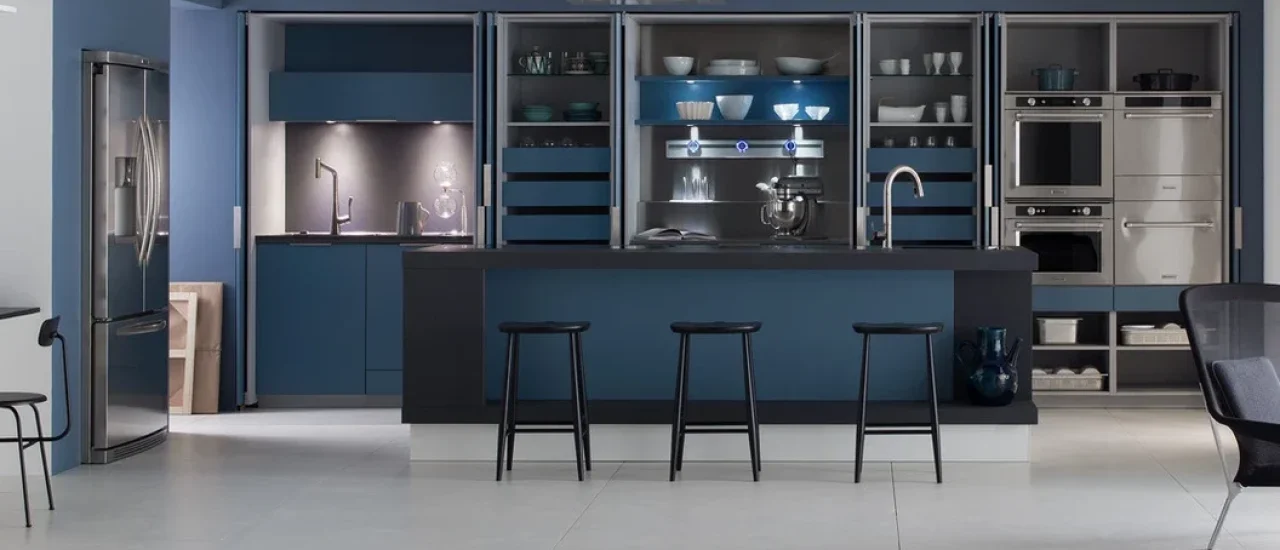

通过HAWA Concepta III，可自由实现“消失的厨房”或“隐形储物间”，将功能性五金转化为空间美学语言。建议设计师优先通过在线工具规划方案，确保结构可行性。

资料下载：HAWA三代Concepta回旋推拉门技术资料
